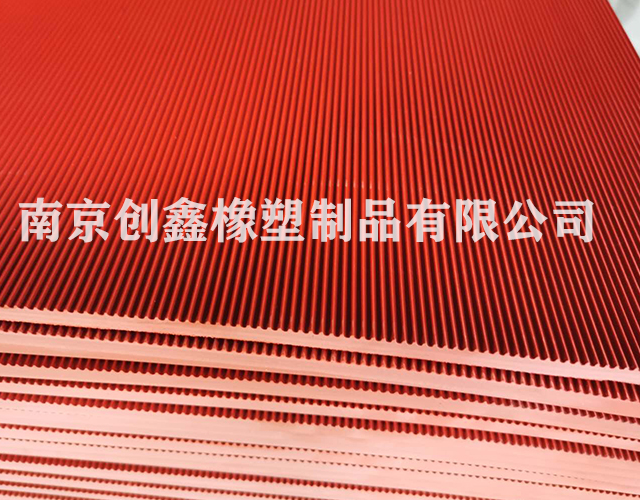

CX0904紅色條紋絕緣橡膠板
發布時間：2020-03-12瀏覽次數：9
不同電壓等級的使用環境應選用不同厚度的絕緣膠墊。
電絕緣性能試驗 | 膠墊厚度 | 工頻耐壓實驗要求時間 | 工頻耐壓實驗標準值 | 工頻耐壓實驗實測時間 | 工頻耐壓實驗實測值 |
10KV | 5mm | 1分鐘 | 10KV | 2分鐘 | ≥15KV |
15KV | 6mm | 1分鐘 | 10KV | 2分鐘 | ≥15KV |
25KV | 8mm | 1分鐘 | 25KV | 2分鐘 | ≥30KV |
35KV | 10mm | 1分鐘 | 35KV | 2分鐘 | ≥35KV |
35KV | 12mm | 1分鐘 | 35KV | 2分鐘 | ≥35KV |
四、絕緣橡膠板檢驗標準：（以8mm絕緣橡膠板為例）
1.外觀：1）斑痕深度和高度沒有超過膠板厚度公差
2）氣泡每平米內，面積小于1cm的氣泡不超過5個，任意兩個氣泡間距離不小于40mm。
3）雜質深度及長度不超過膠板厚度的1/6
4）邊沿不齊或海面狀寬度不超過10mm，長度不超過膠板總長的1/10
5）沒有裂紋
2.硬度（邵爾A）：55-70
3.拉伸強度及扯斷伸長率：
1）拉伸強度（Mpa）≥5.0
2）扯斷伸長率≥250%
4.定伸（150%）永久變形≤25%
5.熱空氣老化（70℃*72h）：拉伸強度降低率≤30%
6.吸水性≤1.5%
7.電絕緣性能試驗：
1）耐電壓試驗：25KV（有效值），保持1min，應無擊穿現象
2）擊穿電壓試驗≥35KV（有效值）
五：絕緣膠板的分類：
（1）、按顏色分為：紅色絕緣膠板、黑色絕緣膠板、綠色絕緣膠板、灰色絕緣膠板
（2）、按電壓等級分為：5KV、10KV、15KV、20KV 、25KV、30KV、35KV
（3）、按厚度可分為：3mm、5mm、8mm、10mm、12mm
（4）、按名稱可分為：絕緣膠板，絕緣膠墊，絕緣板，絕緣毯，絕緣橡膠板，電絕緣膠板
